「家の電気で溶接機は使える？」「何アンペアあれば足りる？」と迷っていませんか。溶接機 アンペアの数字には、溶接に使う出力電流と、コンセントから受け取る入力電流の2種類があります。電源選びで見るべきなのは、主に入力側の数字です。
結論からいうと、溶接機の銘板・仕様表で定格入力電圧・定格入力電流・定格入力容量・定格使用率を確認し、自宅の契約容量・分岐回路・ブレーカー・コンセントと照合するのが基本です。「家庭用100V」と書かれた機種でも、15Aの一般的なコンセントで最大出力を出せるとは限りません。
この記事は、溶接機の電源まわりをまとめた入口のページです。アンペアの読み方と計算、住宅側で確認する項目、100Vと200Vの選び方、購入前の確認手順を順に整理し、詳しい内容は個別の解説記事へ案内します。
溶接機 アンペアは4つの定格で判断する
溶接機の仕様表には、似た名前の電流がいくつも並びます。電源選びでは、次の4つを組み合わせて読みます。
| 定格 | 意味 | 電源選びでの使い方 |
|---|---|---|
| 定格入力電圧 | 機械に必要な電源の電圧（単相100V、単相200Vなど） | 自宅のコンセントの電圧と一致するか |
| 定格入力電流 | 定格出力時に電源から流れる電流（A） | 回路・ブレーカー・コンセントの容量に収まるか |
| 定格入力容量 | 定格出力時の入力の大きさ（kVA） | 入力電流の計算や契約容量の目安に使う |
| 定格使用率 | 定格出力で連続して溶接できる時間の割合（%） | 休止を含めた作業計画に使う |

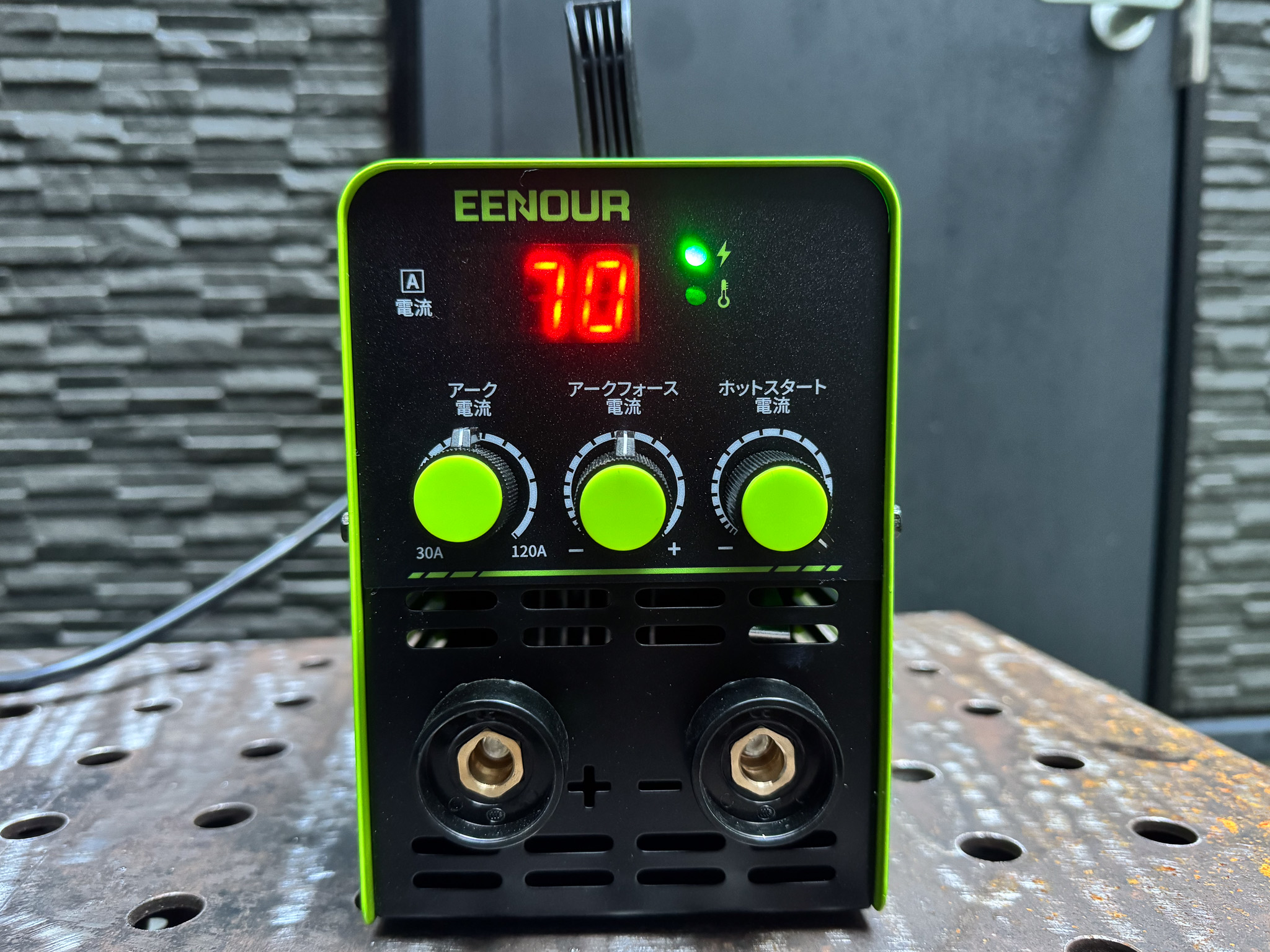

たとえばSUZUKID Buddy80（SBD-80）は、単相100V・定格入力電流24.4A・定格入力容量2.44kVA、定格出力電流80A、定格使用率35%です。前面パネルの「70A」などの表示は溶接に使う出力電流で、コンセントから流れる電流とは別の数字です。2つの電流の違いは定格入力電流と定格出力電流の違いで、銘板の写真を使って詳しく解説しています。
定格使用率は休止時間に関わる
定格使用率35%は、一般に10分のうち3.5分は定格出力で溶接でき、残りは休止が必要という意味です。電流を下げれば使える時間は延びますが、使用率を超えると保護機能で停止することがあります。計算方法は溶接機の使用率とは？定格使用率の読み方と計算式を参照してください。
入力アンペアの計算と出力電流の関係
仕様表に入力電流が見当たらない場合は、定格入力容量（kVA）÷電源電圧（V）で目安を出せます。SUZUKIDのよくあるご質問でも、kVAを電圧で割って入力電流を求める考え方が紹介されています。
| 例 | 計算 | 入力電流の目安 |
|---|---|---|
| Buddy80（100V・2.44kVA） | 2,440VA ÷ 100V | 約24.4A |
| Buddy140を100Vで使用（2.8kVA） | 2,800VA ÷ 100V | 約28A（仕様表は28.0A） |
| Buddy140を200Vで使用（5.7kVA） | 5,700VA ÷ 200V | 約28.5A（仕様表は28.5A） |
ここで注意したいのは、定格入力電流は定格出力で溶接したときの値で、一般的な15A回路を上回る機種が多いことです。100V機を15A回路で使う場合は、出力電流を下げて入力電流を15A以下に抑える使い方になります。SUZUKIDのよくあるご質問では、100V・15Aで使う場合は入力を15A以下に設定し、軟鋼で板厚3mm程度までが目安と案内されています。
出力を下げると溶接できる板厚も下がる
Buddy140（SBD-140）の仕様では、溶接可能板厚は100Vで最大4.0mm、100V・15Aでは3.0mm、200Vでは最大4.5mmと示されています。同じ機械でも、つなぐ電源によって出せる電流と板厚が変わるということです。作りたいものの板厚から逆算して、必要な電源を決めましょう。
契約容量と分電盤で家全体の余裕を確認する
住宅側で最初に確認するのは、家全体で使える電気の上限です。溶接機は短時間に大きな電流を使うため、エアコン・電子レンジ・ドライヤーなどと同時に使うと、主幹ブレーカーやアンペアブレーカーが落ちることがあります。
契約容量（アンペア契約）
契約容量は、電力会社との契約で決まる家全体の上限です。検針票や電力会社のWebサービス、分電盤のアンペアブレーカーの表示で確認できます。溶接中は家族が大きな家電を使わないように調整するだけでも、ブレーカーが落ちるリスクを下げられます。
分岐回路と同じ回路の機器
分電盤の中には、部屋や場所ごとに分けた分岐回路があり、一般的な100Vの回路は20Aの安全ブレーカーで、コンセントは15A定格です。同じ回路のコンセントにつながる機器の電流は合算されるため、ガレージや屋外のコンセントが冷蔵庫や照明と同じ回路になっていないか確認します。100Vのコンセントで使うときの詳しい注意点は100V溶接機は家庭用コンセントで使える？15A回路・ブレーカー・延長コードの確認方法にまとめています。
使う時間帯と同時使用を調整する
すぐに工事ができない場合は、使い方で負担を減らします。溶接する時間は、エアコンや電子レンジ、IH調理器、洗濯乾燥機などの使用が少ない時間帯を選びます。家族にも溶接中であることを伝え、大きな家電の同時使用を控えてもらうと安心です。それでもブレーカーが落ちる場合は、電源の容量が足りていないサインと考えて、出力を下げるか工事を検討しましょう。
専用回路とブレーカーは電気工事士に確認する
分電盤のふたを外して配線を確認したり、ブレーカーを交換したりする作業は、電気工事士の資格が必要な電気工事です。資格の概要は電気技術者試験センターの資格案内で確認できます。DIYで溶接機を使う場合でも、配線の変更は自分で行わず、工事店に依頼してください。
相談するときは、使いたい溶接機の型式、定格入力電圧・定格入力電流・定格入力容量、使う場所、使いたい時間帯を伝えると、専用回路の要否や必要な配線・ブレーカーの容量を判断してもらいやすくなります。溶接機の取扱説明書や仕様表のページを用意しておくとスムーズです。
- 溶接機の型式と仕様表（入力電圧・入力電流・入力容量）
- 使いたい場所（ガレージ、屋外、作業小屋など）と分電盤からの距離
- 現在の契約容量と、同時に使う家電
- 100Vの専用回路か、単相200Vの増設か、希望する方向性
コンセントの形と延長コードの条件を確認する
電圧と電流が合っていても、プラグの形がコンセントに合わなければ使えません。単相100Vの一般的なコンセントは2つの縦長の差し込み口で、接地極付きのものもあります。単相200Vのコンセントは差し込み口の向きや形が異なり、100V用のプラグは挿さらないようになっています。
コンセントから離れた場所で使うときは、延長コードの太さと長さに注意します。SUZUKIDの取扱説明書では、100V機に延長コードを使う場合は3.5sq以上・10m以内を目安にするよう案内されています。細いコードやコードリールを巻いたまま使うと、電圧降下や発熱の原因になります。変換アダプターでプラグの形を合わせても、電源の条件が合うことにはなりません。
100Vと200Vはどちらを選ぶ？違いを比較
多くの住宅は単相3線式で、100Vと単相200Vの両方を取り出せる仕組みになっています。仕組みは東京電力パワーグリッドの単相3線式の解説が分かりやすいです。工場などで使う三相200Vとは別物なので、単相200Vと三相200Vの違いもあわせて確認してください。
| 項目 | 単相100V | 単相200V |
|---|---|---|
| 使える場所 | 既存のコンセント（条件確認が必要） | 200Vコンセントの増設が必要な場合が多い |
| 出せる電流 | 15A回路では出力を下げて使う | 同じ入力電流でも大きな出力を出しやすい |
| 溶接できる板厚の例（Buddy140） | 最大4.0mm（15Aで3.0mm） | 最大4.5mm |
| 定格使用率の例（Buddy140） | 35%（80A） | 25%（140A） |
| 向いている作業 | 薄板の補修、小物製作 | 厚めの鋼材、長い溶接、作業効率を重視 |
100V/200V兼用機という選び方
迷う場合は、Buddy140のような100V/200V兼用機を選ぶ方法もあります。最初は100Vの回路で薄板の溶接から始め、厚い鋼材を扱うようになったら200Vコンセントを増設して使い分けられます。ただし兼用機でも、100Vで使うときの条件は100V専用機と同じです。15A回路では出力を下げる前提になる点は変わりません。
薄板の補修や小物づくりが中心なら、100V機を条件の良い回路で使う方法から始められます。3mmを超える鋼材をよく溶接する、作業時間を長くとりたいという場合は、200Vも使える兼用機と200Vコンセントの増設を検討する価値があります。
単相200Vで使う場合の工事の流れ

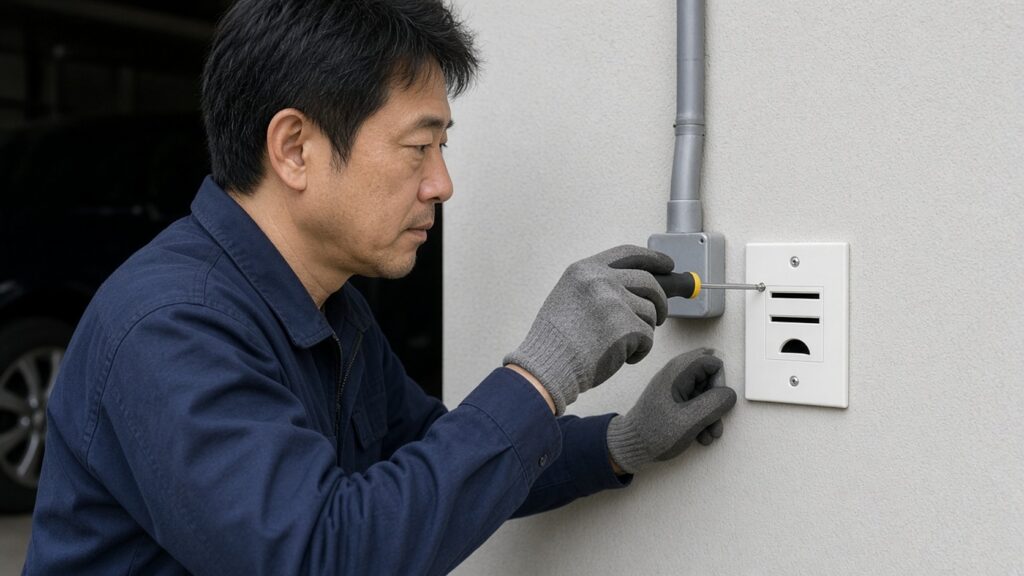

200Vで溶接機を使うには、多くの場合、分電盤から専用回路を引いて200Vコンセントを増設します。分電盤に空きがあるか、単相3線式で引き込まれているか、契約容量に余裕があるかで工事の内容が変わります。コンセントの形状や工事の流れは単相200Vコンセントとは？形状・三相との違いと溶接機をつなぐ前の確認・増設工事の流れで詳しく解説しています。
見積もりを依頼するときは、溶接機のプラグの形状とコンセントの型番が合うかも確認してもらいましょう。Buddy140には接地3P-20A-250Vのゴムプラグが付属しているため、それに合うコンセントを用意する必要があります。電気代が気になる場合は溶接機の電気代はいくら？消費電力の計算方法も参考にしてください。
購入前に行う5ステップ
溶接機を買う前に、次の順番で確認すると、届いてから「使えない」「ブレーカーが落ちる」というトラブルを避けやすくなります。
溶接したい材料の種類と板厚、作業時間の長さを決めます。板厚が決まると、必要な出力電流と溶接機の候補が絞れます。
定格入力電圧・定格入力電流・定格入力容量・定格使用率を書き出します。入力電流が書かれていなければ、kVA÷電圧で目安を計算します。
検針票や分電盤のふたの外から契約容量と回路の表示を確認し、使う場所のコンセントがどの回路か、同じ回路に何がつながるかを調べます。
コンセントの電圧と形状、プラグとの適合、延長コードの太さと長さを確認します。条件が合わない場合は、コードで無理に合わせません。
15Aで足りない、200Vを使いたい、回路が分からないといった場合は、型式と仕様表を用意して電気工事士に相談し、専用回路や200Vコンセントの増設を検討します。
電源以外の準備は、溶接に必要なもの一覧やDIY溶接の始め方ガイドで確認できます。
電源に合う溶接機と保護具
電源条件を確認できたら、自宅の電源に合う溶接機と、作業に必要な保護具を選びましょう。
ポチップ
ポチップ
ポチップ
ポチップ
ポチップ
ポチップ
ポチップ
ポチップ
溶接機の電源についてよくある疑問
Q. 溶接中にブレーカーが落ちるのはなぜ？
溶接機の入力電流と同じ回路の機器の電流の合計が、安全ブレーカーやアンペアブレーカーの容量を超えた可能性があります。出力電流を下げる、同じ回路の機器を止める、家全体の電気の使用を減らすといった対策をし、それでも落ちる場合は電気工事士に相談します。
Q. 100Vの溶接機なら、どのコンセントでも使える？
電圧が合っていても、回路の容量やコンセントの状態によっては最大出力を出せません。Buddy80のように定格入力電流が15Aを超える機種は、出力を下げて使う前提になります。
Q. 発電機やポータブル電源でも使える？
使えるかどうかは、溶接機と電源側の出力・波形・メーカーの対応状況によります。溶接機と電源の両方の取扱説明書で対応しているかを確認し、記載がなければメーカーに問い合わせてください。
Q. コードリールで延長してもいい？
コードリールは、巻いたまま使うと発熱しやすく、許容電流も小さい製品が少なくありません。溶接機に使う場合は、取扱説明書で指定された太さと長さを満たすものを、リールから全部引き出して使います。条件を満たせない場合は、使う場所の近くにコンセントを設ける方法を検討してください。
Q. 200Vの工事費用はどのくらい？
分電盤から使う場所までの距離、配線ルート、分電盤の空き、契約変更の要否で大きく変わります。複数の電気工事店に現地を見てもらい、見積もりを比べるのが確実です。
まとめ
溶接機の電源選びでは、まず仕様表で入力側の4つの定格を確認し、自宅の契約容量・分岐回路・ブレーカー・コンセントと照合することが大切です。100V機は15A回路では出力を下げて使う前提になり、厚い鋼材を溶接したい場合は200Vの専用回路を検討します。配線やブレーカーの変更は電気工事士に依頼し、安全に使える電源を整えてから溶接を始めましょう。
