溶接機の説明書を開くと、「正極性」「逆極性」「DCEN」「DCEP」という見慣れない言葉が出てきます。プラスにつなぐのが正しいのか、アースと呼ぶ側は必ずマイナスなのか。ワイヤを交換したときに迷ってしまいませんか。
最初に覚えたいのは、直流の極性は「電極側がマイナスか、プラスか」の2通りで読むことです。正極性は電極側がマイナス、逆極性は電極側がプラス。ただし、どちらを使うかは言葉の印象ではなく、使う溶接機・方式・消耗品の指定で決めます。
この記事では、表示の対応関係、説明書を読む順番、接続前の確認、不明なときに止める判断を初心者向けに整理します。電気配線の変更、機器の分解、通電中の差し替えや測定は扱いません。読み方を理解する記事であり、個々の機種の接続手順に代わるものではありません。
正極性と逆極性は「電極側」を基準に読む

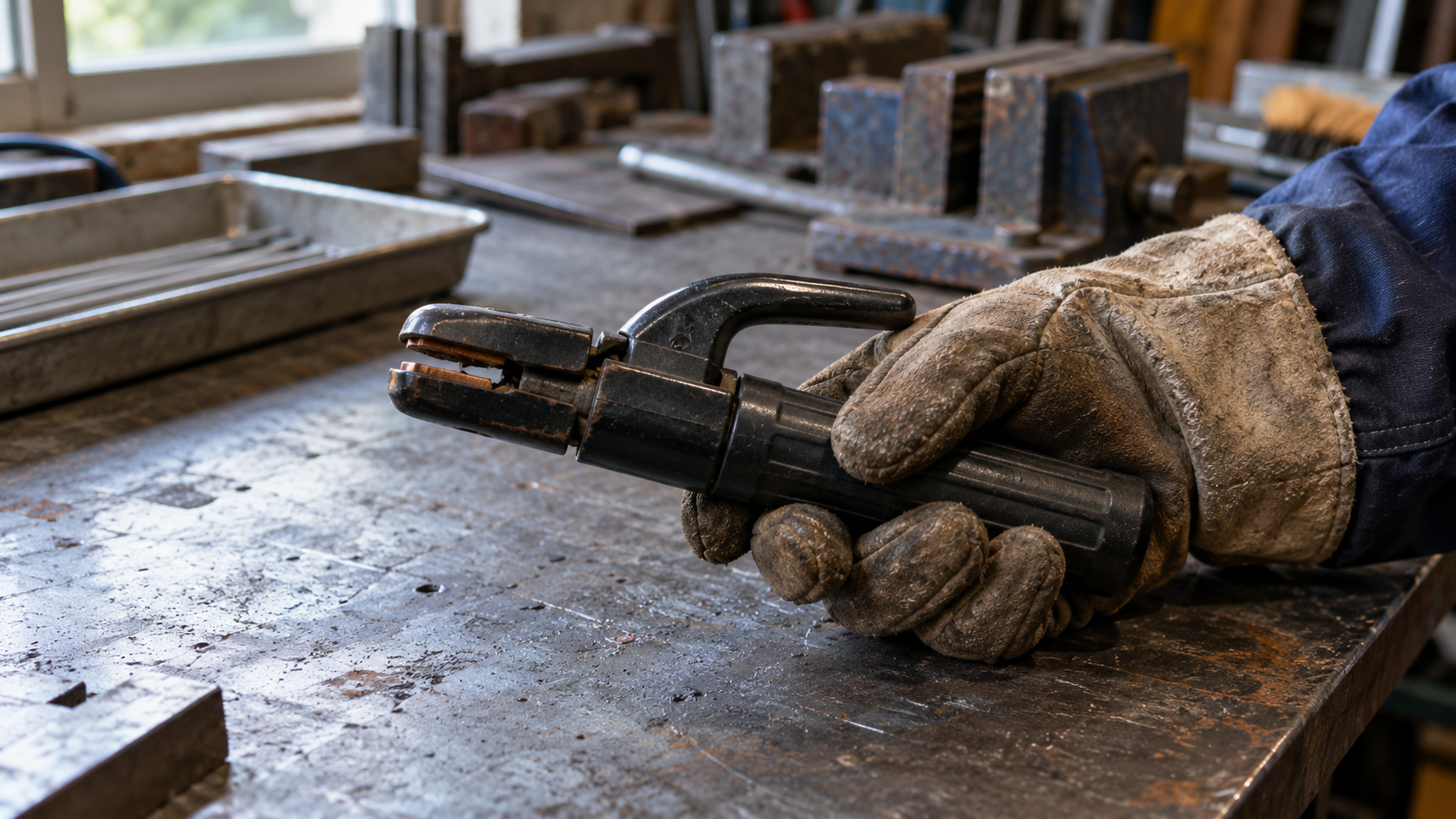

ここでいう電極側とは、被覆アーク溶接なら溶接棒の側、半自動溶接ならトーチから送られるワイヤの側です。TIG溶接ではタングステン電極の側に当たります。まず自分が使う方式で、何が電極なのかを一つ決めてから記号を読みましょう。
正極性の「正」は、おすすめ・安全・正解という意味ではありません。逆極性の「逆」も、間違った接続を意味しません。SUZUKIDのSIG-140説明書では、使用するワイヤに応じた接続を正極性・逆極性と区別しています。名称と接続の対応を知ることと、手元の機種で採用する極性を決めることは、別の確認です。（出典：SUZUKID SIG-140取扱説明書・冊子17頁（PDF17頁））
| 呼び方 | 電極側 | 母材側 | 表示の読み方 |
|---|---|---|---|
| 正極性・DCEN | マイナス（－） | プラス（＋） | 直流で、電極側がマイナス |
| 逆極性・DCEP | プラス（＋） | マイナス（－） | 直流で、電極側がプラス |
表は用語の対応表で、すべての機種へそのまま当てはめる配線図ではありません。日本溶接協会は、直流の被覆アーク溶接について、棒プラスをDCEPまたはDC＋、棒マイナスをDCENまたはDC－と示しています。プラス・マイナスの前に「どちら側の話か」を付けると、説明書や問い合わせの文を読み違えにくくなります。（出典：日本溶接協会：被覆アーク溶接棒の電源極性）
「アースだからマイナス」と覚えない
たとえば半自動溶接の説明書に「電極側マイナス」とあれば、「トーチ側がマイナス、母材側がプラス」というように自分の方式の名称へ置き換えてメモします。反対に「アースはマイナス」とだけ記憶していると、正極性の説明と食い違って見えてしまいます。ケーブルの呼び名よりも、説明書が示す電極側・母材側と出力端子の対応を先に確認してください。
溶接用のアースクリップと、漏電時などに備える保護接地も同じものではありません。この区別が曖昧な場合は、アースクリップと保護接地の役割を整理した記事で確認してから戻りましょう。極性の説明を見て、接地線を出力端子につなぎ替えることはしません。
使う方式とワイヤ・溶接棒で指定を確かめる
「正極性なら深く溶ける」「逆極性なら薄板向き」といった短い覚え方だけで、方式をまたいで接続を決めないでください。日本溶接協会は、TIGなどの非消耗電極と、MIG・MAGなどの消耗電極では、極性による溶接現象を分けて説明しています。電極そのものが溶ける方式かどうかで、説明の前提が変わります。（出典：日本溶接協会：アーク極性と溶接現象）
方式名は入口、最後は消耗品の銘柄まで照合する
同じ「ワイヤ」でも、外部のシールドガスを使うかどうか、ワイヤの種類や製品の指定は異なります。フラックス入りという名称だけを見て、すべて同じ極性だと判断しないことが大切です。用途が似ている別製品へ交換するときも、前のワイヤで使えた接続をそのまま引き継がず、今回使う品番の説明を確認します。
| 確認する対象 | 先に見る情報 | 避けたい決め方 |
|---|---|---|
| 半自動溶接 | 機種の対応方式、使うワイヤ、指定ガス、極性 | ノンガスという呼び名だけで決める |
| 被覆アーク溶接 | 溶接棒の銘柄と指定電源・極性 | 棒の外観や太さだけで決める |
| TIG溶接 | 機種、モード、母材などに対応した説明書の指定 | 半自動で覚えた極性をそのまま使う |
被覆アーク溶接についても、日本溶接協会は、溶接材料メーカーが銘柄ごとに推奨する電源極性を使うよう案内しています。棒が取り付けられることと、指定された電源・極性で使えることは別です。箱やラベルを失って銘柄が分からなければ、見た目から推測して使うのではなく、入手先に確認するための情報をそろえます。（出典：日本溶接協会：被覆アーク溶接棒の電源極性）
メーカー説明書の具体例を、他機種へ広げない
具体例として、SUZUKIDのSIG-140説明書の「極性の切り替え」では、ノンガスワイヤ使用時はトーチ側マイナス、ソリッドワイヤでのガス溶接時はトーチ側プラスと示されています。同じ機械でも、使う方法に応じて確認が必要だと分かる例です。ここで示したのは当該説明書の指定で、他の機種・他のワイヤにも共通する一覧ではありません。（出典：SUZUKID SIG-140取扱説明書・冊子17頁（PDF17頁））
説明書の図を読むときは、「上の端子」「赤い線」といった位置や色だけを写すのではなく、機種名、使用条件、電極側と母材側の指定を一緒に見ます。写真の左右が変わったり、別型式の説明書を開いたりしても、位置だけの記憶に引っ張られないためです。実際の接続は、使用機の説明書が示す部位と手順で行ってください。
ガス半自動とノンガス半自動の違いから整理したい場合は、方式と準備する物の比較記事を参照してください。このページでは方式選び全体を繰り返さず、選んだ方式で接続の指定を読むところに絞っています。
接続前に迷わないための確認手順
準備の段階では、機種の説明書と、今回使うワイヤ・溶接棒の情報を並べます。機種の取扱説明書に適合する消耗品や使用条件がまとまっている場合も、その対象が手元の品番と一致しているかを確認します。指定が読めない、資料同士が食い違う、対応が不明なら、接続を試して答えを探しません。
本体の型式に合う取扱説明書と、使う消耗品の品番・説明をそろえます。似た名前の機種や、前に使ったワイヤの説明を混ぜず、今回の組み合わせを一行に書き出しましょう。
ケーブルや端子を扱う前に、電源の遮断など使用機が指定する安全な状態にします。停止・冷却・点検の手順を説明書で確認し、トリガーを離しただけで作業を始めません。
使用モード、消耗品、電極側と母材側の指定を照合します。端子の位置や色だけで判断せず、表示と説明書の図が一致するかを確認し、不明ならメーカーへ問い合わせます。
機種の指示に沿って接続を確認し、ケーブルの損傷、接続部の緩み、母材側の保持、保護接地と作業環境を見直します。どれか一つでも不明・不適合なら通電を保留してください。
この手順は準備を整理するためのものです。機器を分解して内部配線を追う、導通や電圧を自己流で測る、端子を改造する手順ではありません。利用者が触れてよい範囲も機種ごとに確認し、説明書が指定していない部位は開けないでください。極性切替のための操作が用意されていない機械を、配線変更で対応させようとすることも避けます。
SIG-140説明書は、接続部の締付け不足による発熱・焼損のおそれを示しています。プラスとマイナスの組み合わせだけ合っていても、接続の状態まで合格とはいえないということです。工具や締付け方を別機種へ転用せず、その機種に指定された方法で確実に取り付けられるかを確認しましょう。（出典：SUZUKID SIG-140取扱説明書・冊子17頁（PDF17頁））
確認メモは「指定」と「今の状態」を分ける
メモには、機種、消耗品、使用モード、説明書の該当ページ、指定された電極側の極性、現在確認できた状態、残った疑問を分けて書きます。「正極性にしたつもり」だけでは、どの説明を見て、何を確認したかが後から分かりません。たとえば「指定は電極側マイナス。表示が読めないため接続は保留」とすれば、理解できた部分と未確認の部分を混ぜずに残せます。
電源設備の条件は、極性とは別の確認欄にします。入力電源、延長コード、ブレーカー容量が説明書の条件に合うか、濡れのない場所か、換気・火災対策・周囲への遮光が整っているかも確認してください。溶接面、溶接用手袋、長袖などの保護具を準備していても、電源停止や接地の確認を省く理由にはなりません。
手の保護用品を確認する場合の一例として、SUZUKID P-106の溶接用革手袋を掲載します。メーカーの用途と取り扱いを確認して選び、破れや濡れがあれば作業を始めません。革手袋は、電源を遮断せずに端子を触るための道具ではありません。（出典：SUZUKID：本皮溶接用裏出し手袋）
ポチップ
不調が出ても、極性だけを原因にしない
ワイヤを替えたあとにアークが安定しないと、「極性が逆なのでは」と考えやすくなります。ただし、交換と同時にワイヤ径、送給まわり、設定、母材側の接続などが変わっていることもあります。SUZUKIDのFAQも、アークが出ない・弱いときには複数の確認点を挙げています。見た目の症状から極性を断定しないことが、やみくもな差し替えを防ぐ出発点です。（出典：SUZUKID：よくあるご質問）
| 見つけたこと | 次に確認するもの | そこでしないこと |
|---|---|---|
| ワイヤ交換後に不調が出た | 今回の品番・方式・指定極性と、交換時に変更した項目 | 試しにプラスとマイナスを入れ替える |
| 表示と説明書が一致しない | 本体型式、資料の版、読めない表示をメーカーへ照会 | 似た機種の図で補う |
| 接続部の焼け・損傷が見える | 安全に停止し、修理相談へ切り替える | 締め直しだけで直ったと判断する |
| 極性は指定どおりだが不調が続く | 説明書の故障診断に沿い、未確認項目を整理する | 極性を何度も往復させて試す |
接続部の異常な発熱、焦げ臭、煙、被覆の損傷などを感じたら、安全に操作できる電源で停止し、メーカーや販売店へ相談します。通常の作業終了後の冷却と、異常時の停止は分けて考えてください。SIG-140説明書の安全上の注意と点検の案内も、異常や損傷を残したまま使わないために確認したい部分です。（出典：SUZUKID SIG-140取扱説明書・冊子3〜5頁（PDF3〜5頁））
相談では、推測よりも変えた物を伝える
メーカーへは「逆極性が悪いと思う」と結論から伝えるより、型式、消耗品の品番、使用モード、読んだ説明書のページ、交換前後で変えた物、実際に見えた症状を伝えるほうが状況を整理できます。写真が必要な場合も、安全な停止状態で撮れる範囲にとどめ、症状を再現するためだけに通電し直しません。
たとえば「前のワイヤでは使えていた。今回は別の品番へ交換したが、極性の指定が見つからない」と分かれば、最初に確認するのは消耗品の情報です。「取扱説明書の型式が本体と違っていた」なら、接続作業ではなく正しい資料探しへ戻ります。分からないことを空欄のまま残し、確認先を決めるのも準備の一部です。
また、ビードの見た目が改善したことだけで、接続・消耗品・作業条件のすべてが適切と判断するのは避けましょう。この記事は溶接部の強度を判定する試験方法を扱っていません。人を支える物や安全に関わる物では、見た目の出来栄えだけを根拠に完成・使用可とせず、必要な設計や検査を専門家へ相談してください。
極性の表示でよくある疑問
交流なら正極性・逆極性はどうなりますか？
交流では、電極プラスと電極マイナスが交互に入れ替わります。日本溶接協会は、交流TIGでは両者の時間比率などにより作用が変わると説明しています。直流の用語対応表を、交流の設定方法として使わないでください。（出典：日本溶接協会：アーク極性と溶接現象）
家の電源が交流なら、溶接の出力も交流ですか？
入力電源の種類だけでは、溶接側の出力や極性は決められません。コンセントから受ける入力と、トーチ・母材側へ出る溶接出力は、説明書でも別々の項目として確認します。電源プラグの向きや家庭の配線を変えて極性を調整しようとしないでください。
電極側をプラスにすれば、いつでもよく溶けますか？
いいえ。溶接現象は方式によって異なり、同じ「プラス」から溶け込みや仕上がりの良さを一律には決められません。極性は、仕上がりを見ながら好きな方へ替える調整つまみではなく、使用条件に対応した指定を確認する項目として扱いましょう。
トリガーを離していれば、ケーブルを差し替えてよいですか？
それだけでは判断できません。SUZUKID SAYI-80Nの説明書には、MMAモードではトリガーを押していない状態でもワイヤやホルダなどに通電する旨の注意があります。接続を扱う前は、使用機が指定する電源遮断などの手順を守ってください。（出典：SUZUKID SAYI-80N取扱説明書・冊子20頁（PDF21頁））
まとめ：接続の正解は機種と消耗品の指定で決める
正極性は電極側がマイナス、逆極性は電極側がプラス。読み方を押さえたら、使う機種、方式、ワイヤ・溶接棒の品番に戻って指定を照合します。「アースだからマイナス」「薄板だから逆」と短く覚えるより、何を基準に読んでいるかを言葉にするほうが、資料の取り違えに気づきやすくなります。
電源や接続を確認したあとは、衣服への熱や火花に備える服装と保護範囲も見直しましょう。前掛けの候補例は、SUZUKIDの保護具一覧に掲載されたP-482です。作業に合う用途・取り扱いを確認し、前掛けを着ければ電気絶縁が保証される、という意味には受け取らないでください。手袋と前掛けはそれぞれの保護範囲を確認するもので、極性確認や電源停止を代替しません。（出典：SUZUKID：保護具一覧）
次の作業前に、手元の説明書と消耗品情報を並べ、「機種・品番・モード・電極側の指定・未確認事項」を一度書き出してみましょう。表示が読めない、資料が一致しない、損傷があるなら、その時点で保留して相談します。接続を試して当てるのではなく、確認できた条件で準備を進めることが大切です。
